Categorie: Voertuigcreatie
Onderwerp: Aangepaste voertuigcreatie

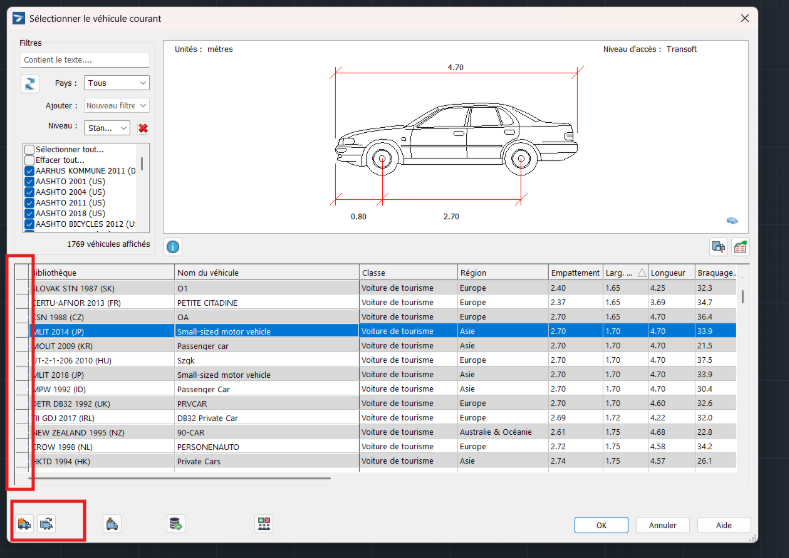

Standaard voertuigen:
Deze voertuigen zijn gebaseerd op ontwerprichtlijnen die zijn opgenomen in standaard voertuigbibliotheken (SVL). Deze voertuigen hebben geen aanduidingen naast hun naam en kunnen worden gekopieerd en aangepast om aangepaste voertuigen te creëren.

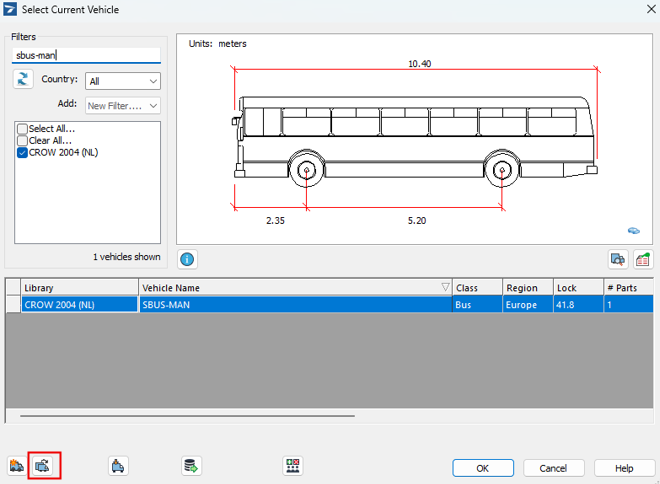

Selecteer het voertuig dat je wilt aanpassen uit de Standard Vehicle Library en kopieer het voertuig.

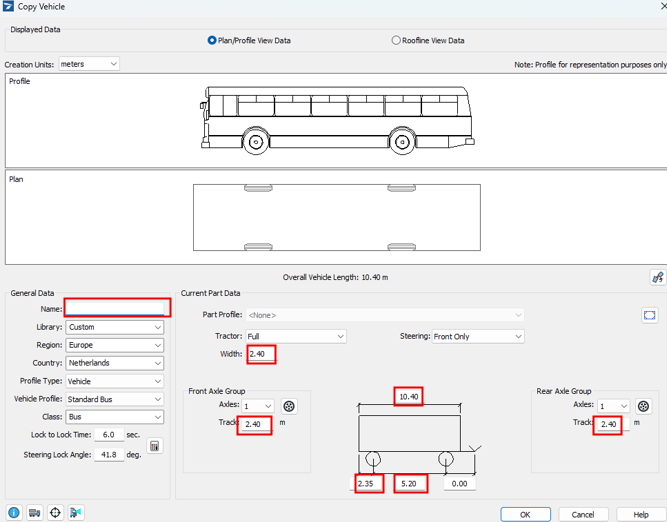

Zodra je het voertuig hebt gekopieerd, kun je het een nieuwe naam geven en de afmetingen aanpassen, zoals hieronder weergegeven (de velden zijn bewerkbaar).
Aanpassen/wijzigen van voertuigafmetingen
Totale lengte en wielbasis

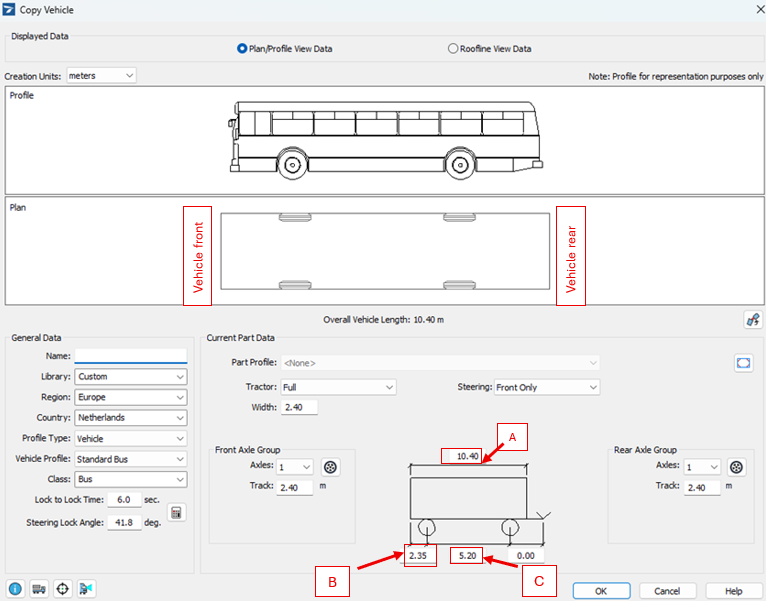

De locaties waar de waarden voor lengte en wielbasis moeten worden ingevoerd, worden weergegeven in onderstaande figuur.
| A | Totale lengte |
| B | Vooroverhang |
| C | Wielbasis |

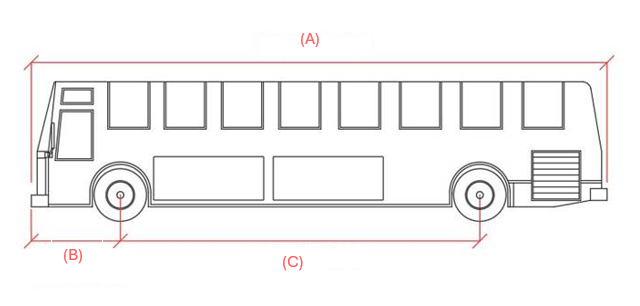

Vooroverhang en wielbasis van het voertuig
De vooroverhang van het voertuig is de afstand van het midden van de voorste asgroep tot de buitenzijde van de voorbumper van het voertuig.
Voor enkelvoudige voertuigen berekent de software automatisch de waarde van de achteroverhang (0,00 in de afbeelding) op basis van de ingevoerde totale lengte en vooroverhang.
| A | Totale lengte |
| B | Vooroverhang |
| C | Wielbasis |

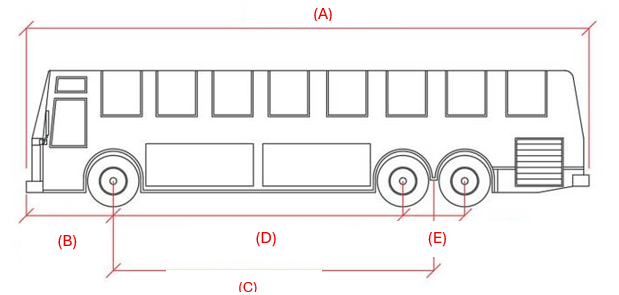

Voor voertuigen met meerdere achterassen
De wielbasiswaarde wordt gemeten vanaf het midden van de vooras tot het midden van de achterasgroep.
| A | Totale lengte |
| B | Vooroverhang |
| C | Wielbasis |
| D | Asafstand 1 |
| E | Achterasafstand |

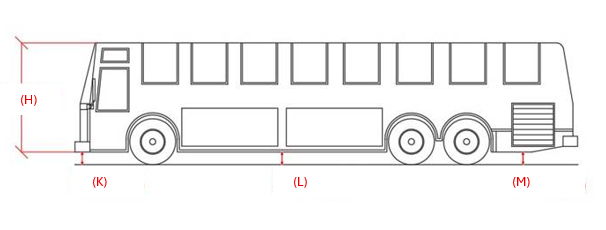

Hoogte en bodemvrijheid
De bodemvrijheid wordt gemeten vanaf het oppervlak van het terrein tot het laagste punt van het voertuig.
| H | Hoogte |
| K | Voorste bodemvrijheid |
| L | Bodemvrijheid wielbasis |
| M | Achterste bodemvrijheid |

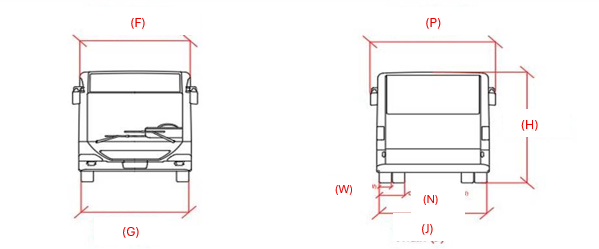

Breedte en spoorwaarden
De voor- en achterspoorwaarden die in AutoTURN worden gebruikt, zijn de buitenafstand tussen de linker- en rechterwielen.
| H | Hoogte |
| F | Voertuigbreedte zonder spiegels |
| G | Voorste spoorbreedte |
| J | Achterste spoorbreedte |
| N | Breedte dubbele wielen |
| P | Voertuigbreedte met spiegels |
| W | Bandenbreedte |
Opmerking:
- Voor sommige speciale transportvoertuigen is het niet toegestaan om voertuigen aan te passen, om te voorkomen dat er onrealistische situaties ontstaan. Als alternatief kan Project Support Services (PSS) worden gebruikt om te helpen bij het creëren van complexe aangepaste voertuigen tegen betaling.
-
Wat is Vehicle Project Support Services?
Wij kunnen je helpen bij het creëren van aangepaste voertuigen die voldoen aan jouw specifieke eisen.
Als je geen specifiek voertuig kunt vinden in onze bibliotheken—of het nu gaat om personenvoertuigen, hulpdiensten, speciaal transport of andere types—kunnen wij dit voor je creëren om jouw ontwerpuitdagingen op te lossen.
Zie het volledige artikel hier:
https://helpdesk.transoftsolutions.com/hc/en-us/articles/31417823725843-AutoTURN-Feature-Vehicle-Creation-Why-am-I-unable-to-edit-special-transport-vehicles
-
Hoe dien ik een aanvraag in voor Vehicle Project Support Services
Neem contact op via pss@transoftsolutions.com voor meer informatie.
- Voor verdere voertuigaanpassingsverzoeken bieden wij ook aangepaste training aan (tegen betaling). Neem hiervoor contact op met onze salesafdeling via sales@transoftsolutions.com voor meer informatie over het aanpassingsproces.
