Categoría: Smart Path
Tema: Velocidad de Smart Path vs. velocidad del informe de velocidad

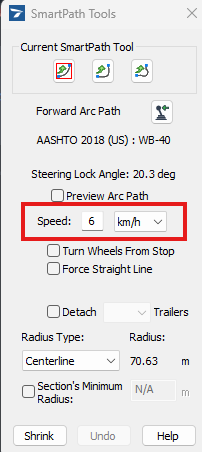

Respuesta: La velocidad ingresada en la herramienta SmartPath influye en el radio mínimo de la trayectoria del vehículo (ángulo de giro máximo o la trayectoria de arco más cerrada posible que se puede lograr).

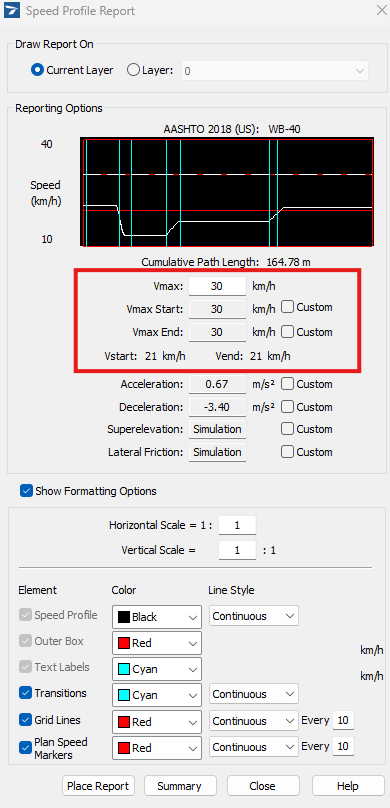

Sin embargo, al generar un Informe de perfil de velocidad, se genera la velocidad "máxima" a la que puede viajar el vehículo. La velocidad calculada en el Informe de perfil de velocidad se basa en la trayectoria del vehículo que se ha dibujado, utilizando la ecuación:
| Metric | |
| Imperial |
R = Radio (m o ft)
V = Velocidad (km/h o mph)
e = Peralte (m/m o ft/ft, p. ej., 0,02 = 2/100)
f = Fricción (p. ej., 0,03)
(Referencia AASHTO Green Book).
Esto dibujará un gráfico para el valor V en la fórmula y tendrá en cuenta el radio (R), el peralte (e) y el coeficiente de fricción lateral (f), y los valores de aceleración y desaceleración establecidos en el cuadro de diálogo de configuración para el Informe de perfil de velocidad.
El informe del perfil de velocidad mostrará la velocidad máxima alcanzable hasta el valor Vmax, no la velocidad utilizada para crear la trayectoria del arco original.
Velocidad de giro mínima (herramienta Smart Path) vs. Velocidad máxima alcanzable (perfil de velocidad)
