Příkaz Vytvořit trasu metodou BestFit na základě zadané posloupnosti bodů nebo křivky či křivek vypočítá a vykreslí trasu, které nejlépe odpovídá zadaným prvkům.

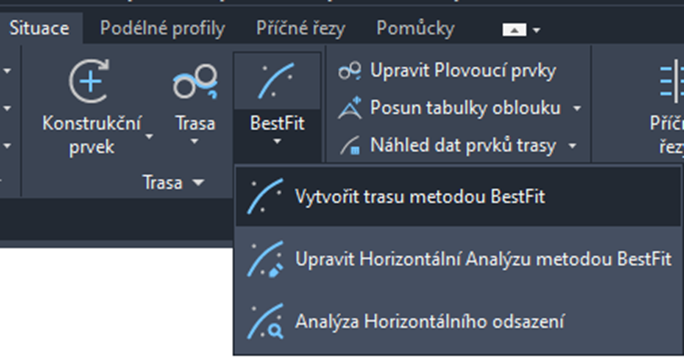

Klepněte na ikonu Vytvořit trasu metodou BestFit.

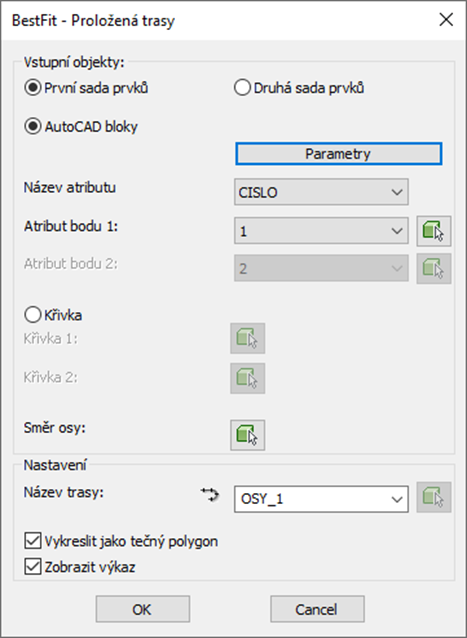

Po spuštění příkazu se zobrazí dialogové okno Bestfit – Proložené trasy.
Pro výpočet optimální trasy má uživatel k dispozici zadání referenční:
- 1 až 2 sad paralelně umístěných bodů,
- 1 až 2 paralelně umístěných křivek.
Pokud zvolíte možnost jedné sady prvků, bude osa vytvořena prostřednictvím jedné sady bodů nebo vrcholů křivek, které představují osu vozovky/kolejové stavby apod.
Pokud vyberete možnost dvou sad prvků, pak je nutné vybrat dvě různé hodnoty atributů bloku, které představují např. pravou a levou hranu vozovky.
V dalším kroku definujte, jaký druh dat bude použit:

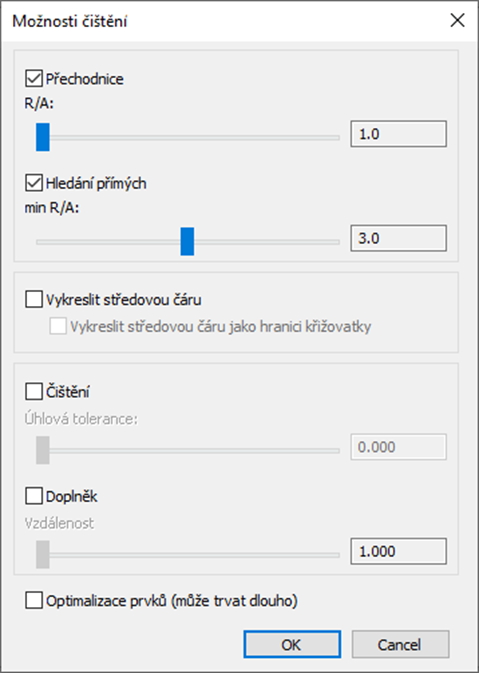

- pokud vyberete CAD bloky, můžete definovat Možnosti čištění pod tlačítkem Parametry, které otevře pravé dialogové okno.
Po definici možností očištění stiskněte tlačítko OK a pokračujte výběrem hodnoty atributu bodu, který bude použit pro vytvoření osy metodou BestFit. V rozbalovací nabídce Název atributu vyberte název atributu bodů a poté v poli Atribut bodu vyberte hodnotu atributu bodu, který bude použit pro vytvoření osy pomocí BestFit.
- Chcete-li vytvořit trasu pomocí BestFit z křivky, zaškrtněte políčko křivka a vyberte křivku, která bude použita k vytvoření osy.
Máte také k dispozici určit graficky směr budoucí trasy pomocí tlačítka Směr trasy zadáním výchozího bodu a z něj určením směru vykreslení.
Chcete-li navrhnout osu pomocí tečnového polygonu, zaškrtněte políčko Vykreslit jako tečnový polygon.

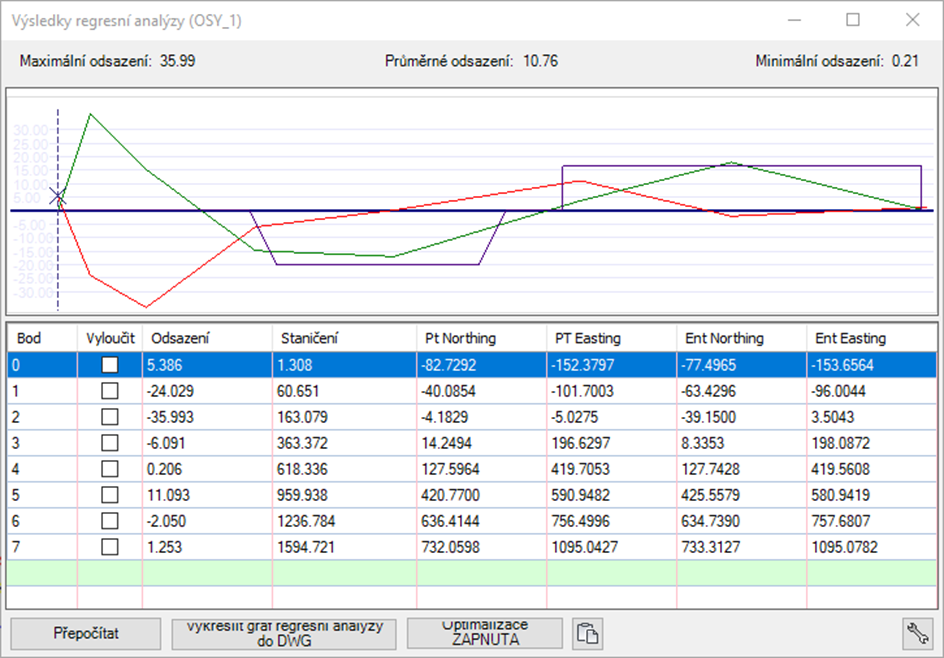

Zaškrtnutím políčka Zobrazit výkaz se tento zobrazí včetně výsledku regresní analýzy.
Potvrďte tlačítkem OK.
Výstupními daty je osa s hlavními prvky, které nejlépe kopírují průběh výchozích prvků. Pro vložení výsledků regresní analýzy do výkresu vyberte možnost Vložit graf regresní analýzy do DWG a určete umístění výkazu do výkresu.

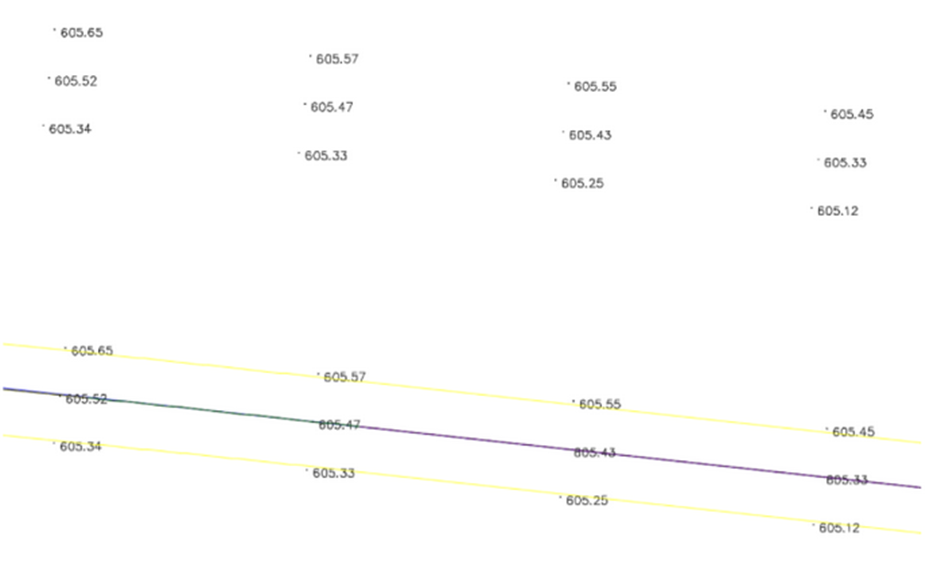

Příklad posloupnosti bodů:

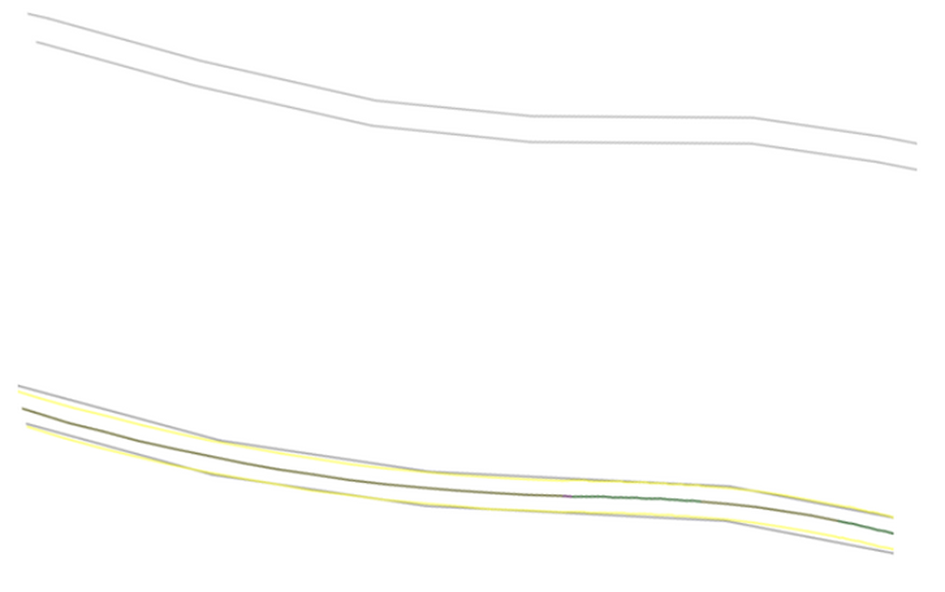

Příklad posloupnosti dvou křivek:
