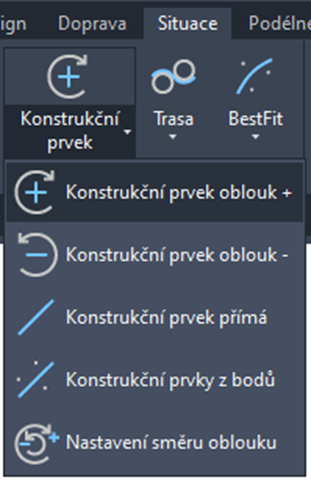

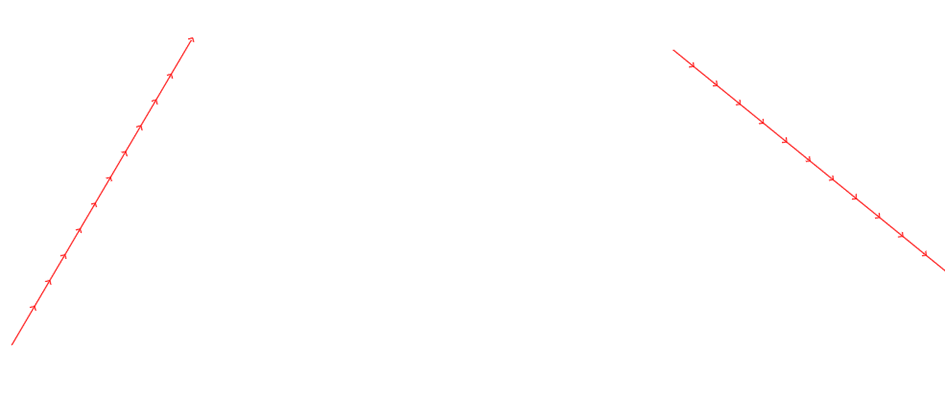

Chcete-li navrhnout trasu z plovoucích prvků, je třeba do výkresu nejprve vynést pevné konstrukční prvky (tečnu nebo kružnici). Klikněte na ikonu některého z pevných Konstrukčních prvků jako jsou oblouky anebo přímá:

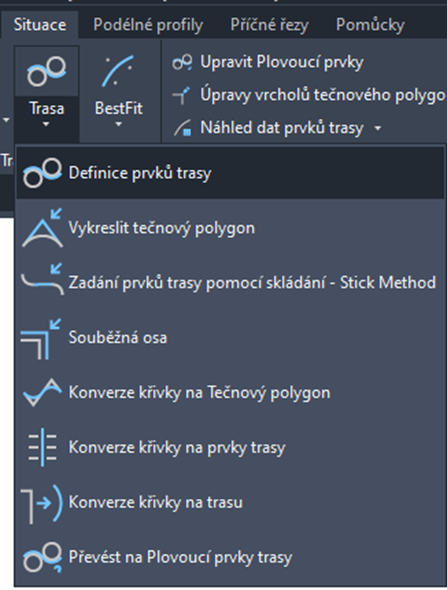

Po vynesení Oblouku + / - / přímé následně pro dokončení klikněte na ikonu Definice prvků trasy / Vykreslit plovoucí prvky.
Rozhraní příkazů se liší podle kombinace vybraných plovoucích konstrukčních prvků. Možných kombinací je několik, od jednotlivých konstrukčních prvků (tečna nebo kružnice), přes kombinace tečna – kružnice až po kombinace kružnice – kružnice, které zahrnují orientaci kružnice ve stejném nebo opačném směru.
Vyberte první a druhý pevný prvek a stiskněte klávesu Enter.

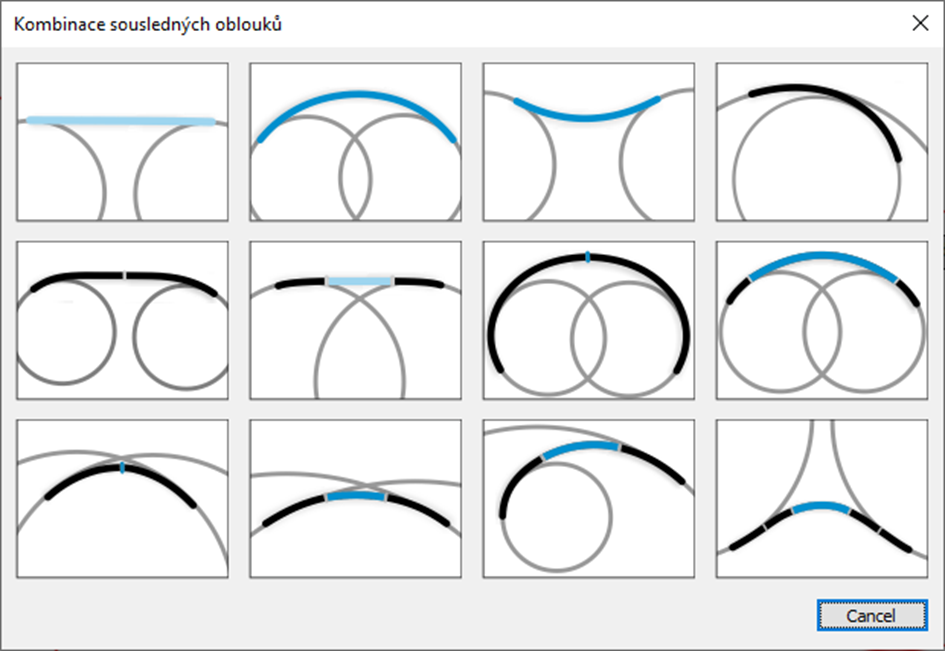

Otevře se následující dialogové okno kombinací pro kreslení plovoucích prvků (to, které dialogové okno kombinací se otevře, závisí na zvolené kombinaci konstrukčních prvků). V tomto návodu jsou uvedeny tři možné kombinace:

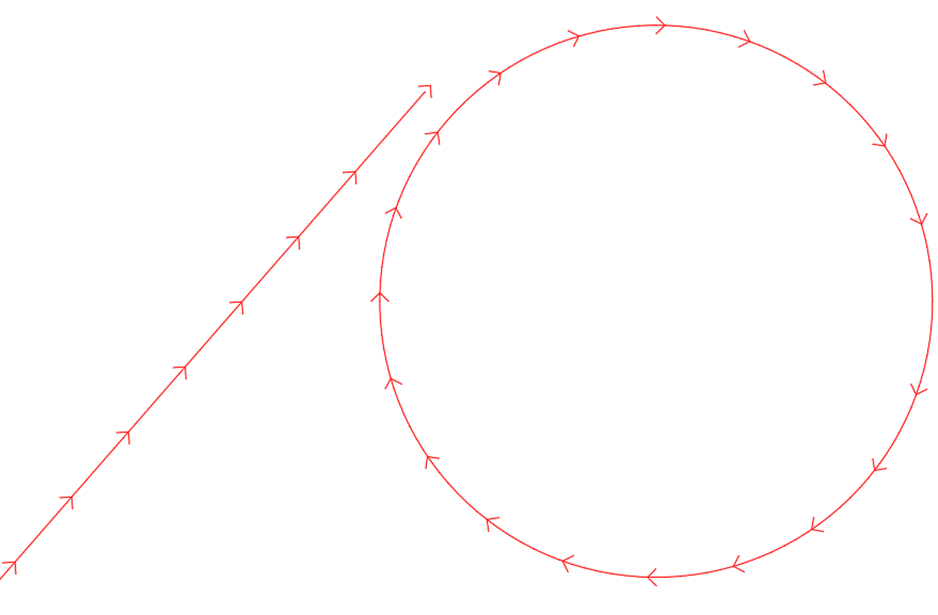

1. kombinace tečna – kružnice

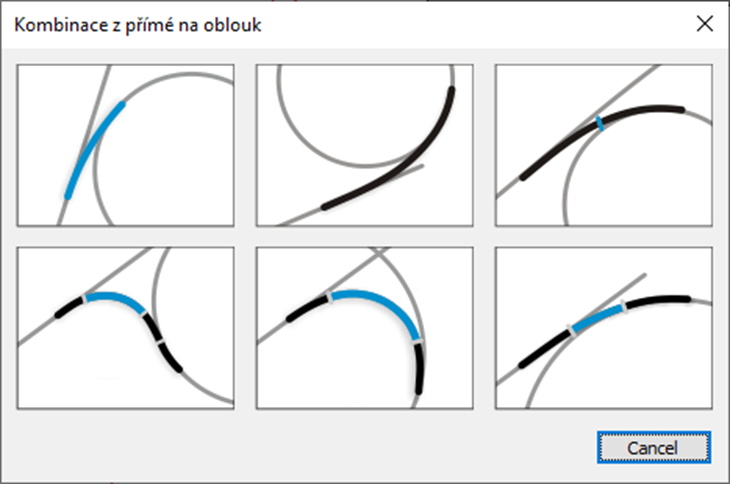

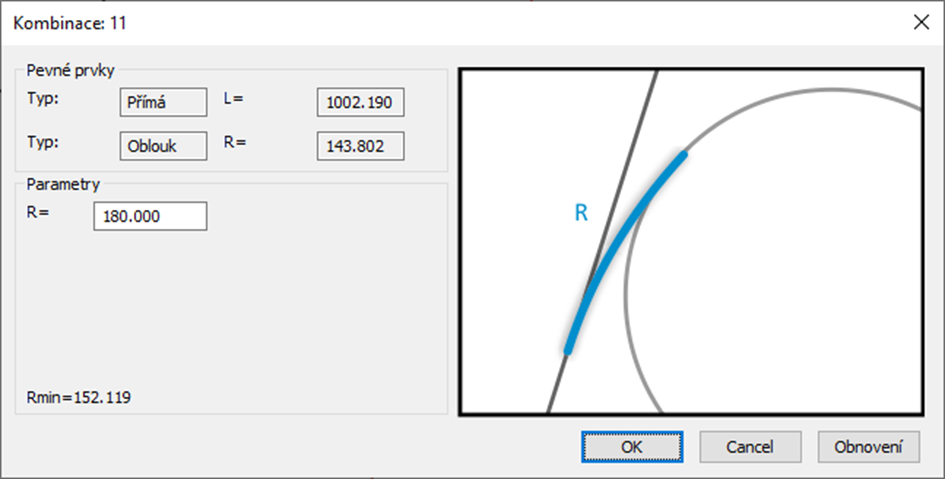

Po výběru konstrukčních prvků tečny a kružnice se otevře následující dialogové okno:

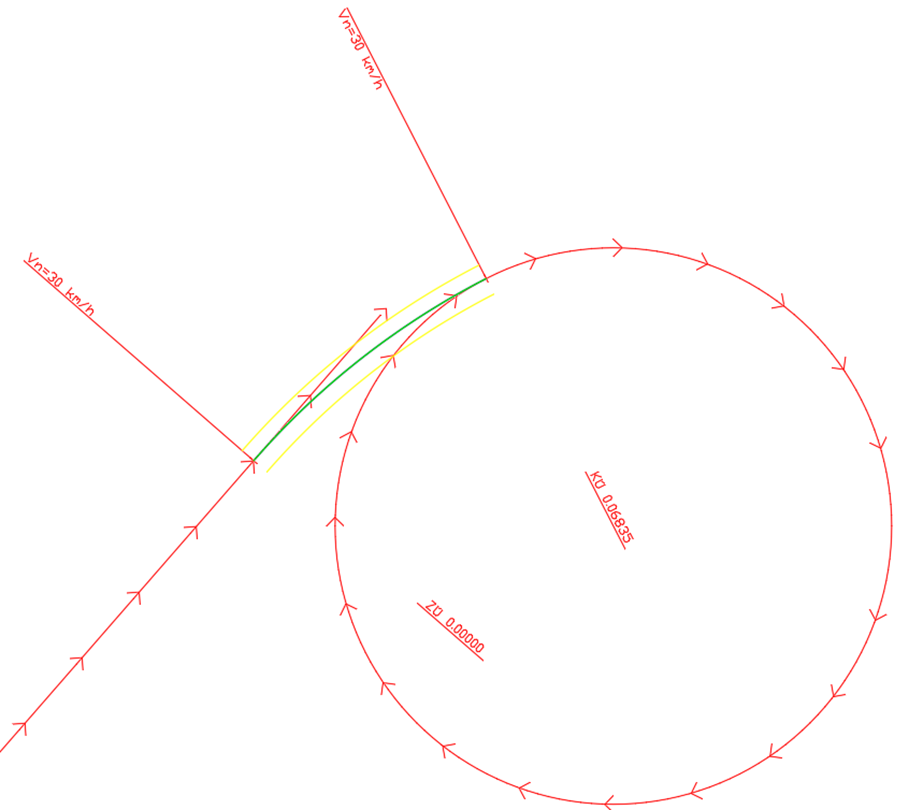

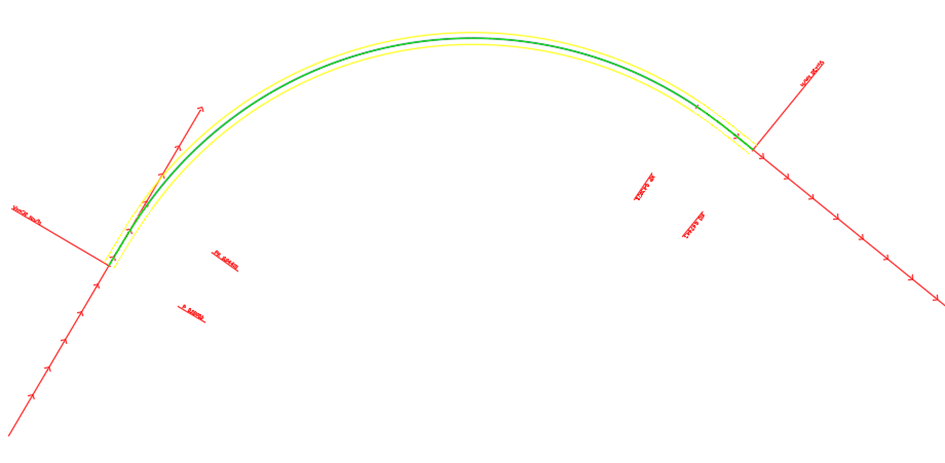

Vyberte požadovanou kombinaci. Poté se otevře podrobné uživatelské rozhraní, kde lze definovat hodnotu poloměru. Stisknutím tlačítka OK vykreslíte osu dle zadané definice.

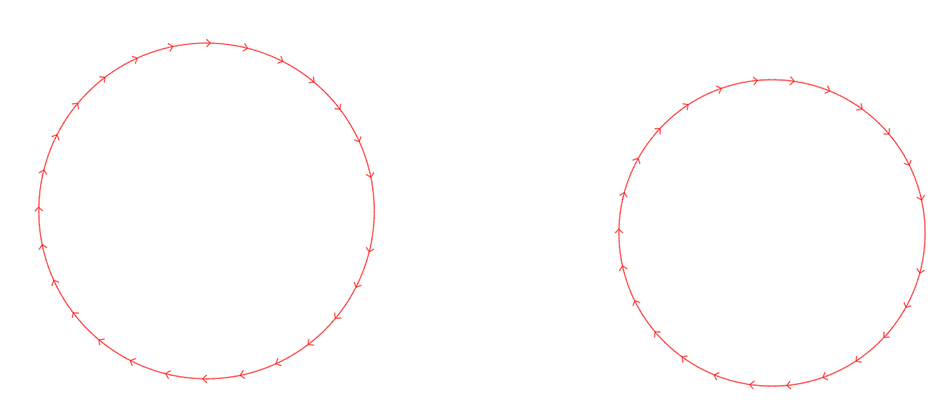

2. kombinace kružnice – kružnice

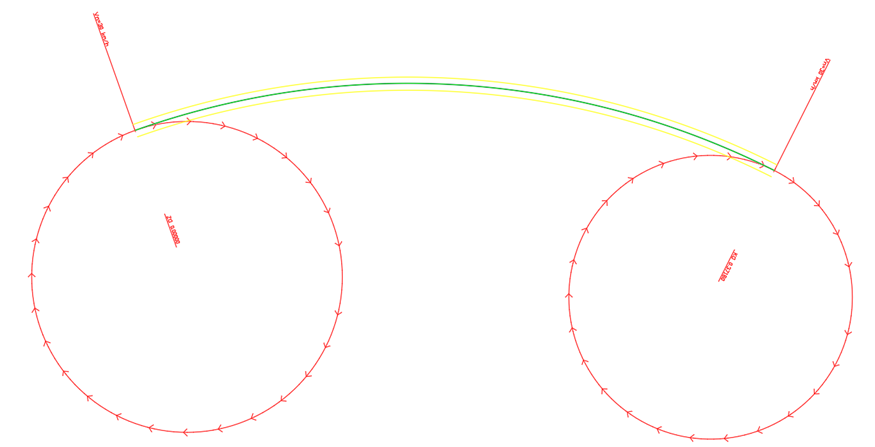

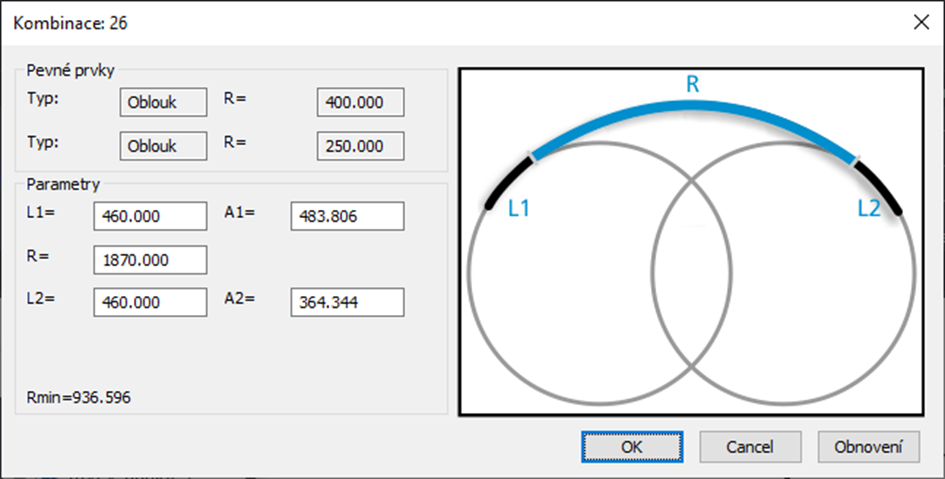

Po výběru dvou kružnic v následujícím dialogovém okně konstrukčních prvků vyberte vhodnou kombinaci a v podrobném uživatelském rozhraní jako v předchozím případě definujte konkrétní parametry, jako je délka přechodnice anebo hodnota poloměru.
3. kombinace tečna – tečna

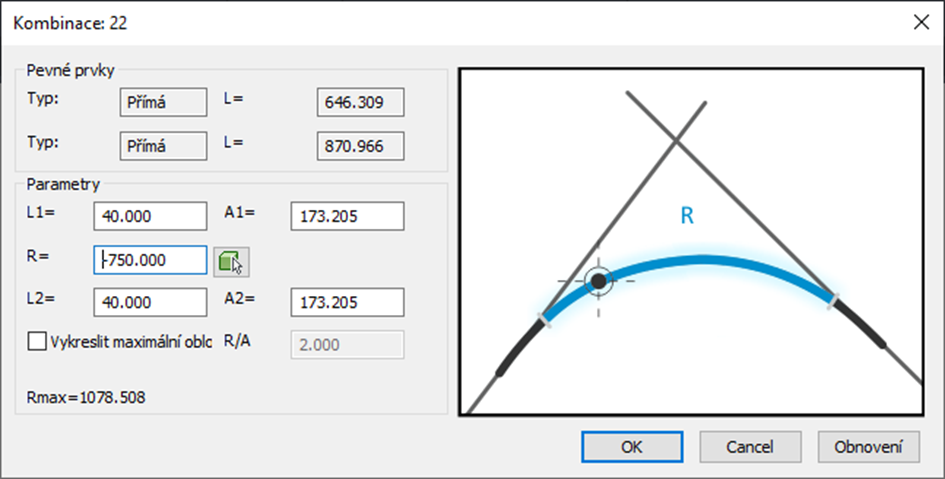

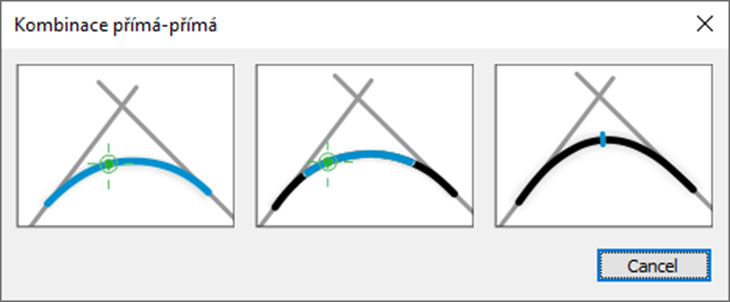

Na základě dvou konstrukčních prvků tečen je možné vytvořit tři různé kombinace plovoucích prvků osy. Vyberte vhodnou kombinaci a v podrobném uživatelském rozhraní definujte délku přechodnice anebo hodnotu poloměru.
