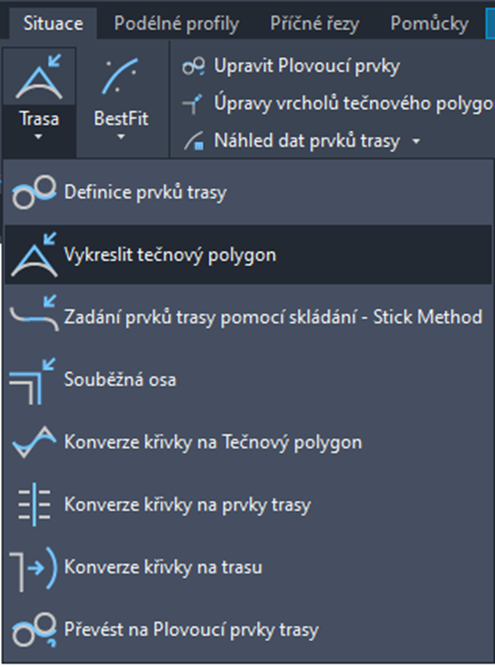

Chcete-li navrhnout osu pomocí tečného polygonu, klikněte na ikonu Vykreslit tečnový polygon. Pomocí tečného polygonu můžete opsat libovolnou kombinaci hlavních prvků.

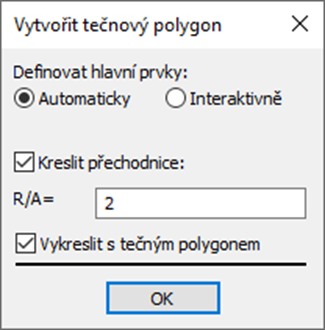

Po volbě příkazu se zobrazí dialogové okno Vytvořit tečnový polygon.

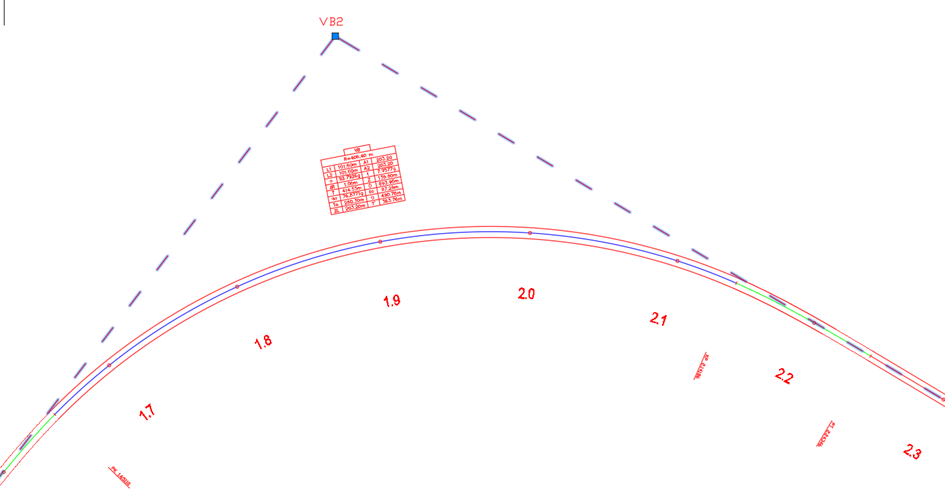

Proveďte změny dle potřeb, poté klikněte na tlačítko OK a následně ve výkresu definujte první / počáteční bod tečného polygonu. Pokračujte výběrem dalších bodů a vytvořte tak tečnový polygon.
V dialogovém okně Kreslení jízdních pruhů a rozšíření jste zvolili normu pro výpočet rozšíření. Parametry osy jako jsou délky přechodnic a hodnoty poloměrů, se vypočítají na základě návrhové rychlosti definované v definici názvu kategorie vozovky v okně Správce tras.
