Při této metodě Zadání prvků trasy pomocí skládání – Stick Method doslova „lepíte“ prvky osy k sobě v posloupnosti jejich zadávání. Tento nástroj je perfektní pro tvorbu trasy pomocí jednotlivých prvků tehdy, když není možné dodržet normové parametry, tedy např. v intravilánu. Je možné jednoduše vytvořit trasu z přímých úseků a oblouků bez

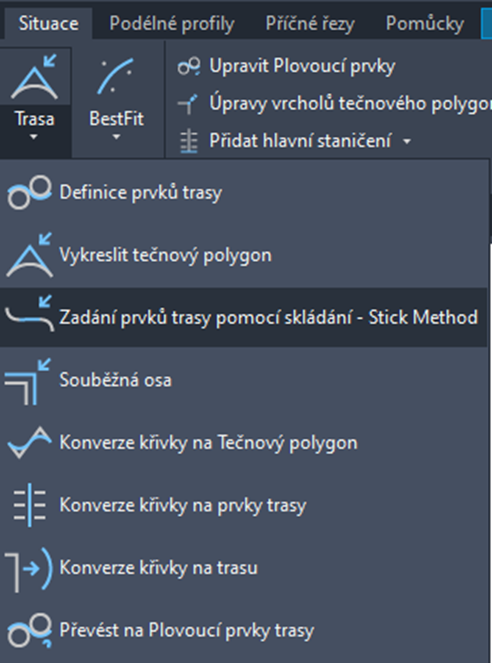

Klikněte na ikonu Zadání prvků trasy pomocí skládání – Stick Method.
Vyberte počáteční bod prvního prvku nebo prvek vodorovného zarovnání, od kterého chcete pokračovat v kreslení.
Zobrazí se dialogové okno se třemi kartami pro kreslení: čára, oblouk a spirála. Některé parametry, které se nacházejí na kartě, jsou pevně dané a nelze je měnit podle předchozího prvku.
Tento návod ukazuje, jak vykreslit přímé úseky, přechodnice a oblouku:

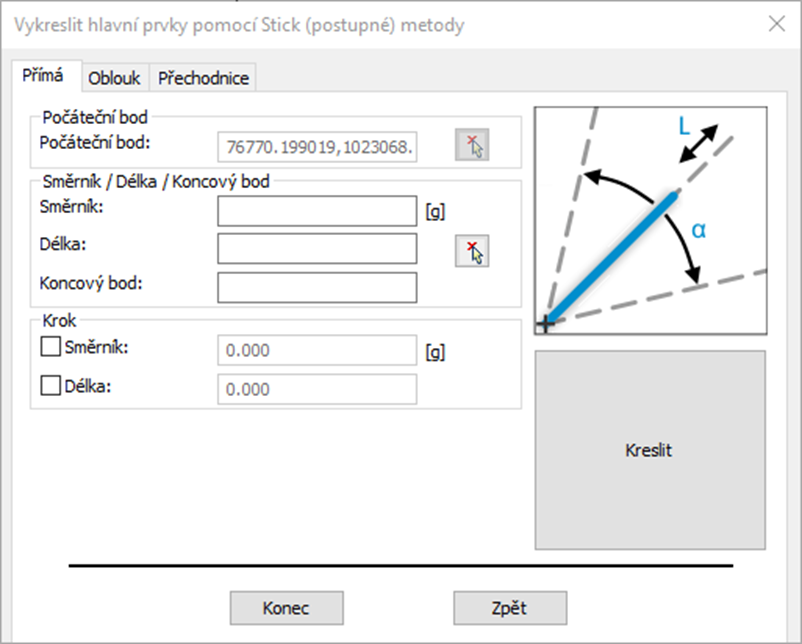

Vykreslit přímou
Určete směr a délku nebo koncový bod přímého úseku trasy.
Parametry můžete zadat ručně do příslušného pole nebo je vybrat interaktivně výběrem tlačítka mceclip9.png a přetažením pomocné čáry ve výkresu.

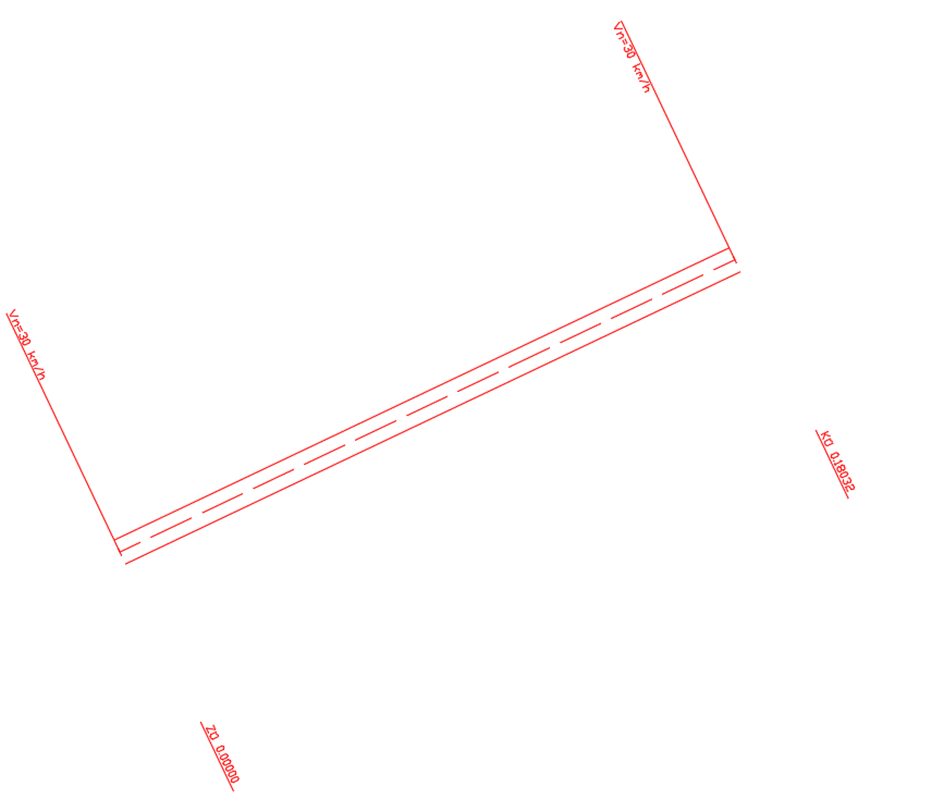

Stiskněte tlačítko Kreslit, aby se Váš přímý úsek bude vykreslen včetně jeho popisků.

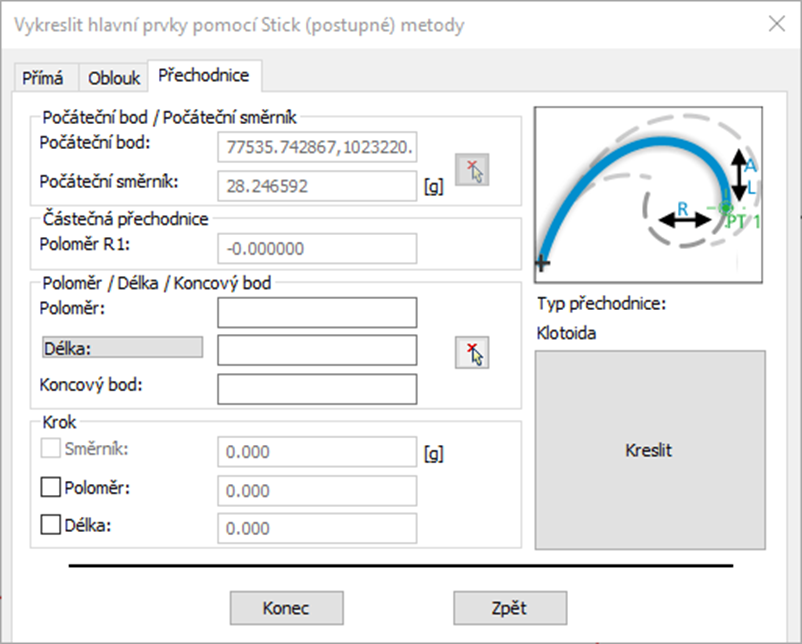

Vykreslení přechodnice
Přechodnici můžete definovat třemi způsoby:
- můžete definovat počáteční bod, počáteční úhel a koncový bod,
- můžete definovat počáteční bod, počáteční úhel, poloměr a délku,
- můžete definovat počáteční bod, počáteční úhel a parametr A.
V případě, že poloměr, délka nebo parametr nejsou definovány, stačí vybrat koncový bod přechodnice a stisknutím tlačítka jej definovat ve výkresu.

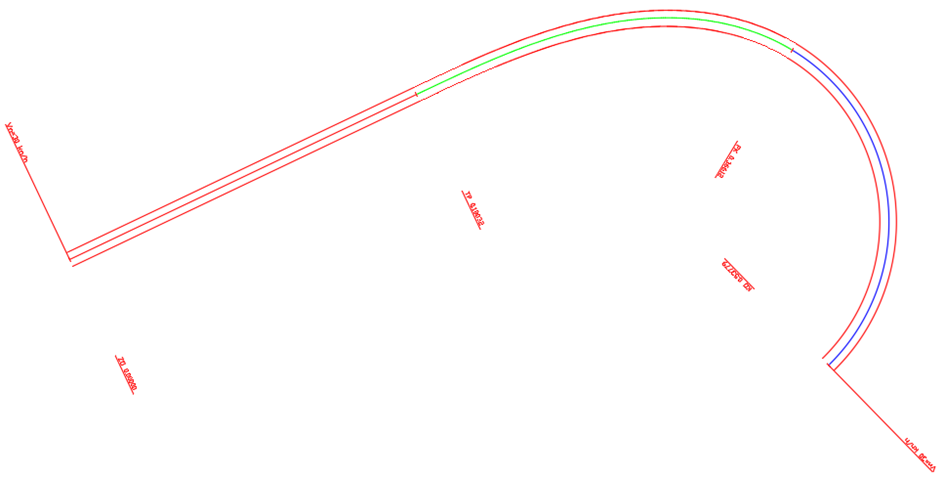

Stisknutím tlačítka Kreslit se přechodnice vykreslí.

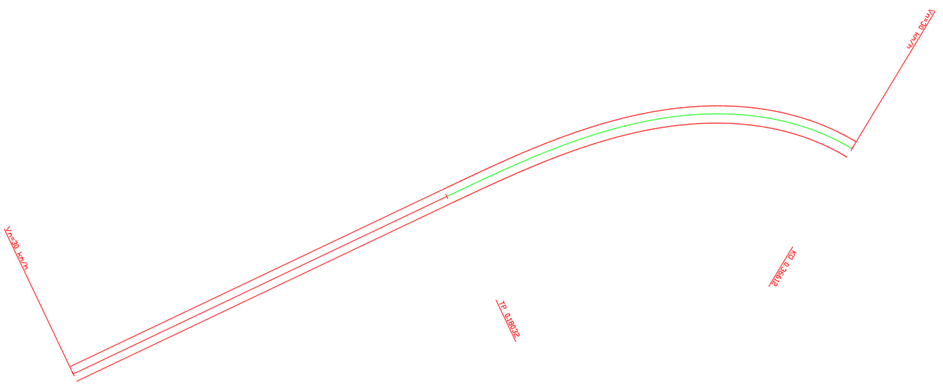

Vykreslení oblouku

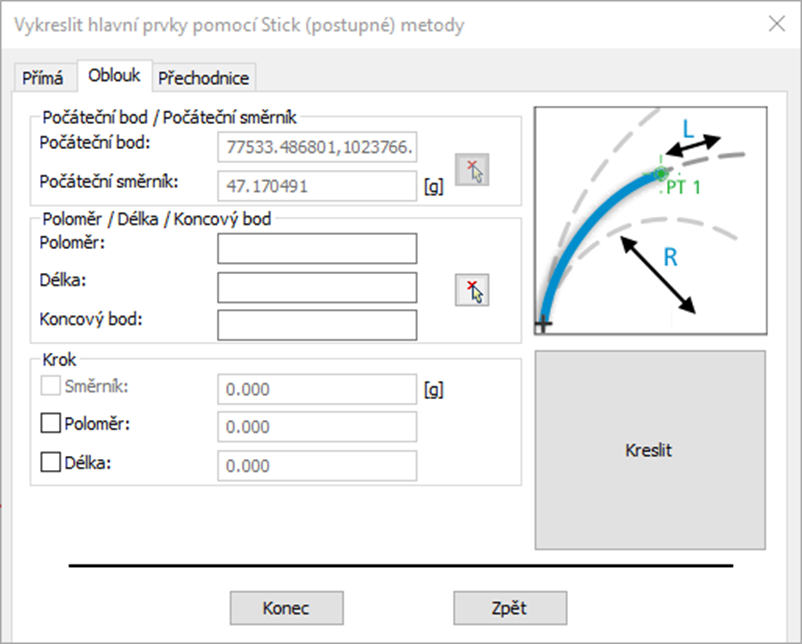

Oblouk lze definovat třemi různými způsoby:
- při první metodě definujete tři body,
- ve druhé metodě definujete počáteční bod, počáteční úhel a koncový bod,
- ve třetí metodě definujete počáteční bod, počáteční úhel, poloměr a délku.
Parametry oblouku lze také definovat ručně nebo přetažením pomocného oblouku pomocí tlačítka .
Stiskněte tlačítko Kreslit.
Stisknutím tlačítka Zpět se můžete vrátit o krok zpět. Program vymaže poslední vykreslený prvek a pokračuje v jeho vykreslení od předchozího.
Klepnutím na tlačítko Konec ukončíte vykreslení.
Po nakreslení hlavních prvků se zobrazí dialogové okno Kreslení jízdních pruhů a rozšíření, kde vyberete vhodnou kombinaci.
