Návod na instalaci CGS Labs Autopath, Autosign, Plateia, Ferrovia a Aquaterra

Důležitým krokem pro práci v software je jeho správná instalace – ta je s naším řešením jednoduchá, rychlá a datově nenáročná. Pojďme si tedy v několika málo krocích ukázat správnou instalaci uceleného řešení pro projektování liniových staveb, vlčených křivek a dopravního značení.

V prvé řadě je třeba, pro ty z Vás, kteří budete využívat naše řešení poprvé, že instalace je typu „all-in one“, tedy vše v jednom. A nebojte, není třeba stahovat gigabyty dat pro instalaci. Veškerá naše řešení:

CGS Labs Autopath,
CGS Labs Autosign,
CGS Labs Plateia,
CGS Labs Ferrovia,
CGS Labs Aquaterra,

naleznete v jediném instalačním balíčku, který je o velikosti cca 1GB, jak můžete vidět na následujícím obrázku instalačního souboru poslední verze ().

Stažení instalace

Pokud potřebujete instalační balíček, neváhejte si o něj zažádat ZDE anebo na jakékoli produktové stránce našich webových stránkách CGS Labs pod daným odkazem anebo na spodní straně produktové stránky.

Počátek instalace

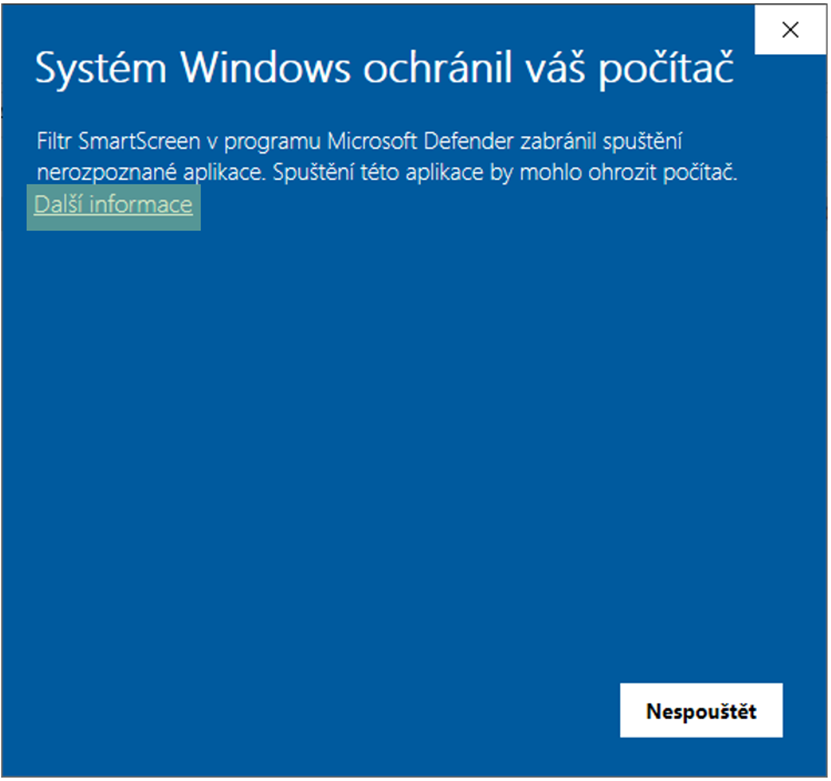

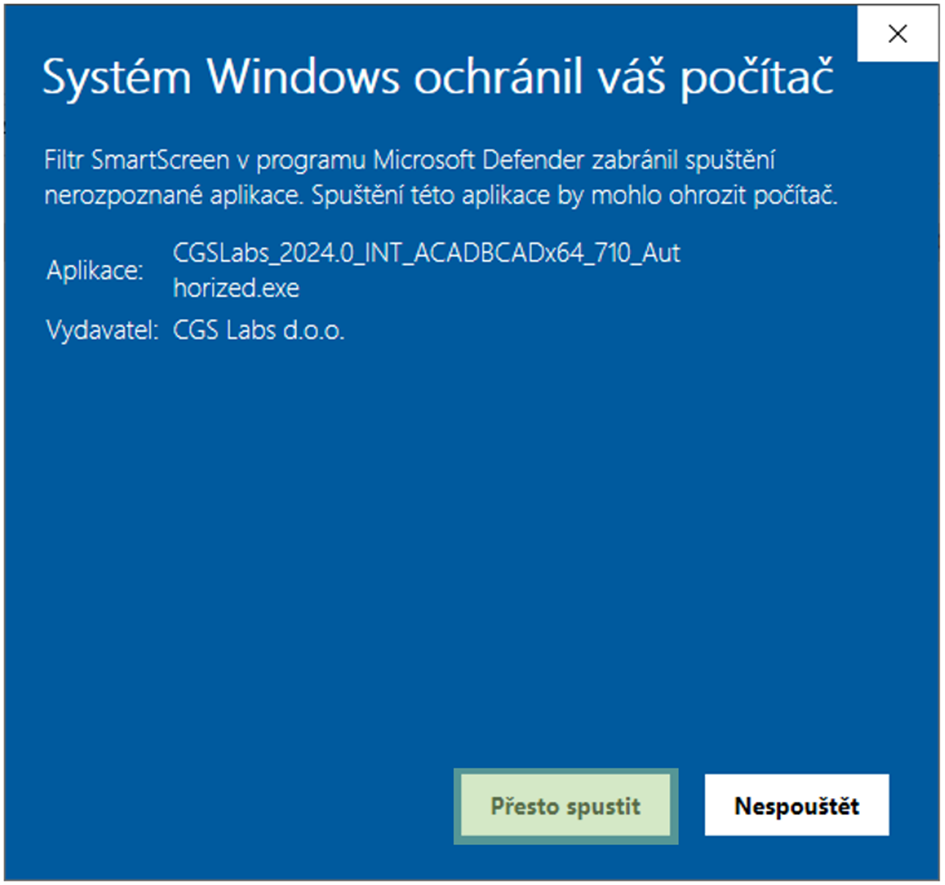

Na některých pracovních stanicích bude před počátkem instalace třeba potvrdit spuštění instalace potvrzením jejího spuštění:

Volbou možnosti „Další informace“ se dostanete k potvrzení spuštění instalace:

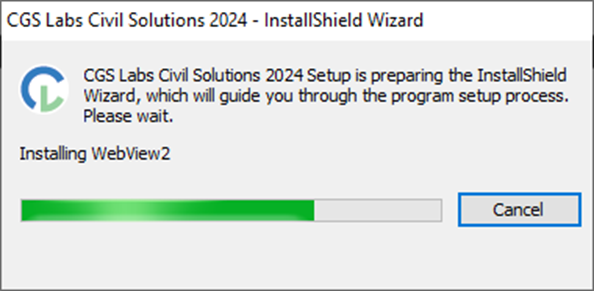

První, s čím se při instalaci samotného software setkáte je příprava instalace.

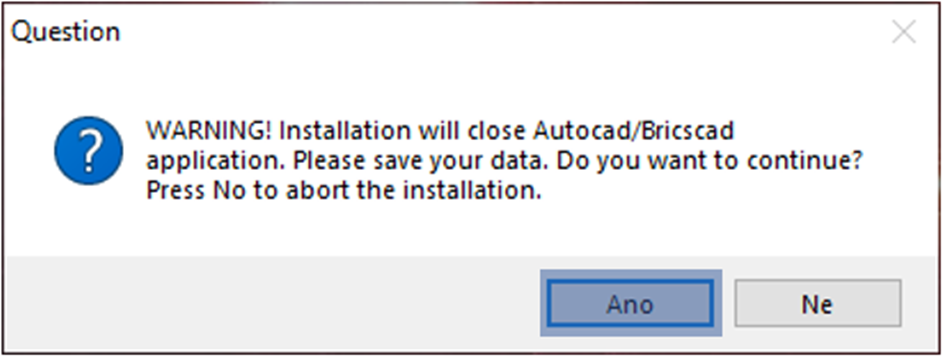

Následně budete upozornění na nutnost zavřít veškeré spuštěné kompatibilní CAD platformy před počátkem instalace (tedy Autodesk AutoCAD a vyšší anebo Bricsys BricsCAD PRO a vyšší):

V případě již nainstalované starší verze instalovaného řešení

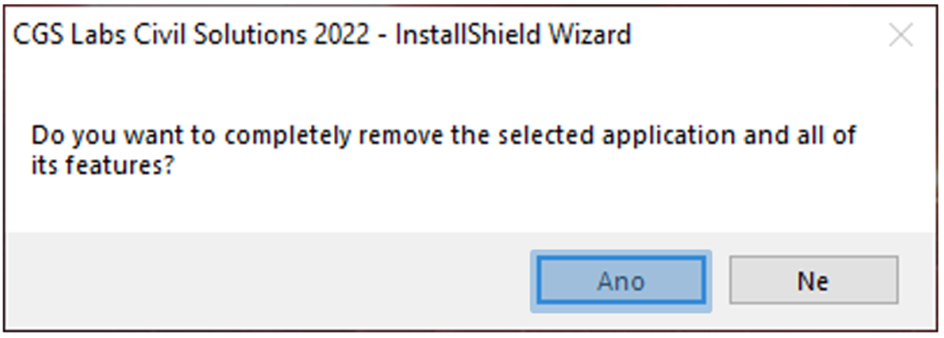

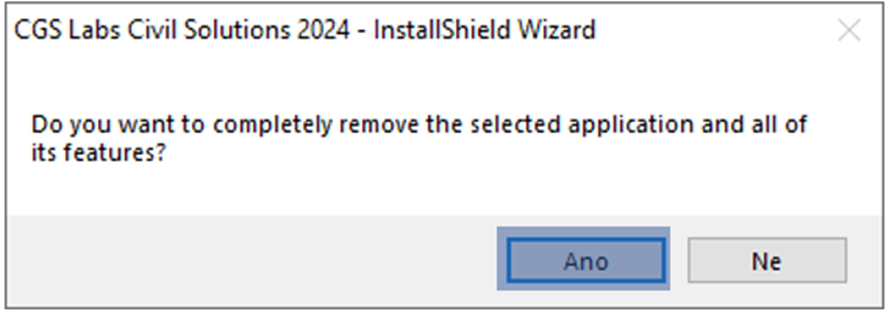

V případě, že provádí reinstalaci dané verze anebo ji povyšujete na novější např. verzi 20XX.1, 20XX.2 apod. anebo novější build těchto verzí, budete ještě dotázáni, zda si opravdu přejete její předchozí instalaci odstranit a případně projděte kroky její odinstalace:

Upgrade starší verze

Nachází-li se starší verze software, který instalujete (např. verze 2022 v nižší verzi než ta nově stažená)

budete informováni o potřebě její odinstalace:

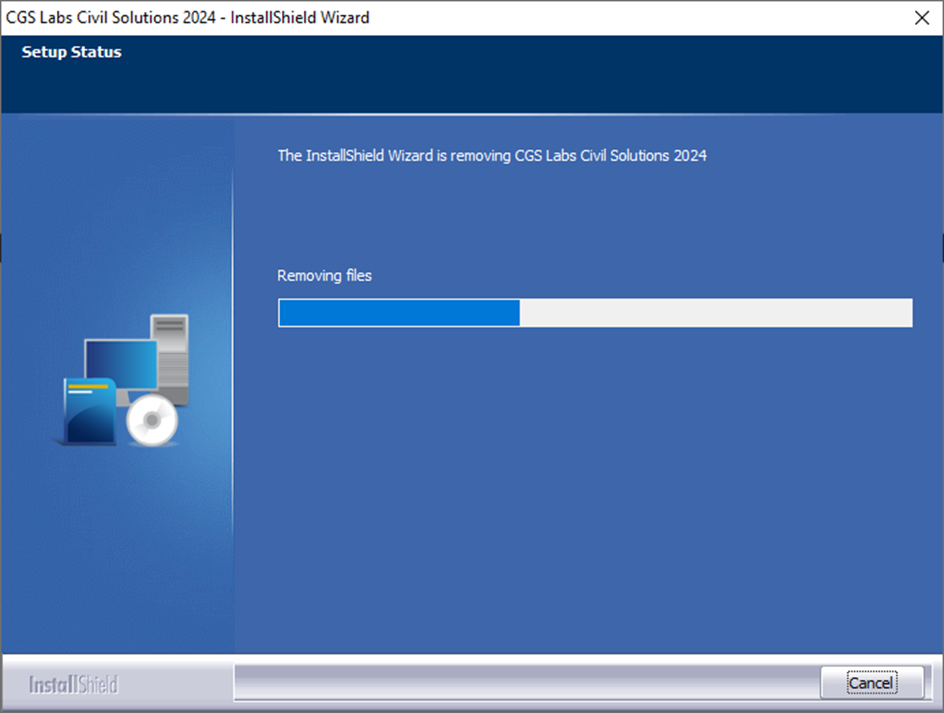

Kterou následně po potvrzení instalační program provede:

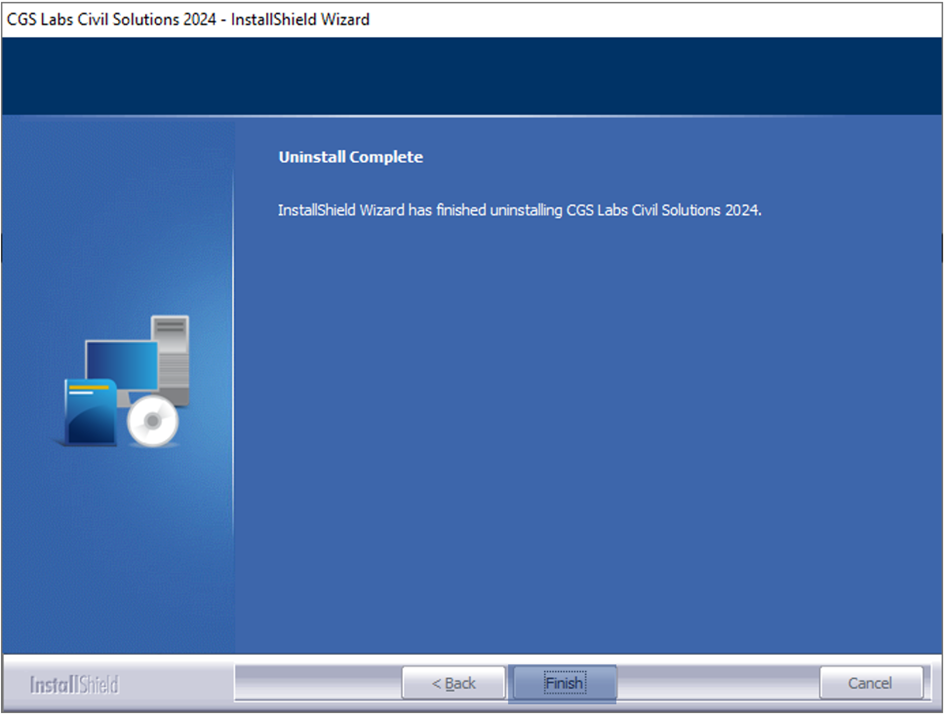

A o provedení této odinstalace předchozí verze, pokud byla instalována, budete informováni následujícím oknem.

Pokud se nespustí automaticky proces nové instalace, spusťte opět dvojím poklikem myši na instalační balíček a instalační proces se znovu spustí s shodně s instalací na pracovní stanice bez předešle instalovaného řešení CGS Labs, viz dále.

Proces instalace

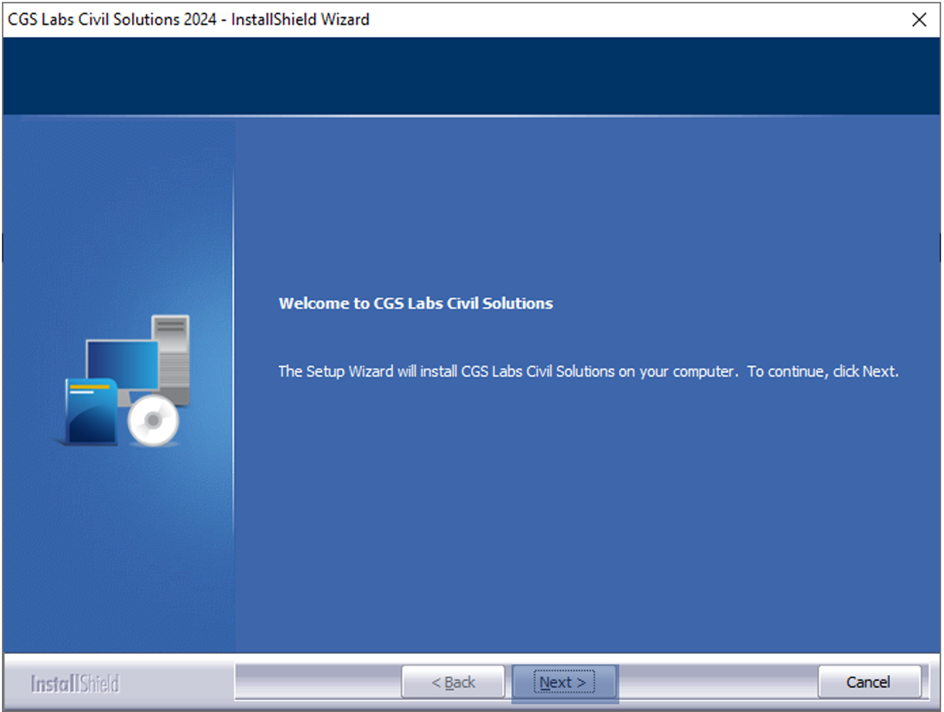

Po inicializaci instalace software (CGS Labs a CAD) na Vaší pracovní stanici budete moci instalovat:

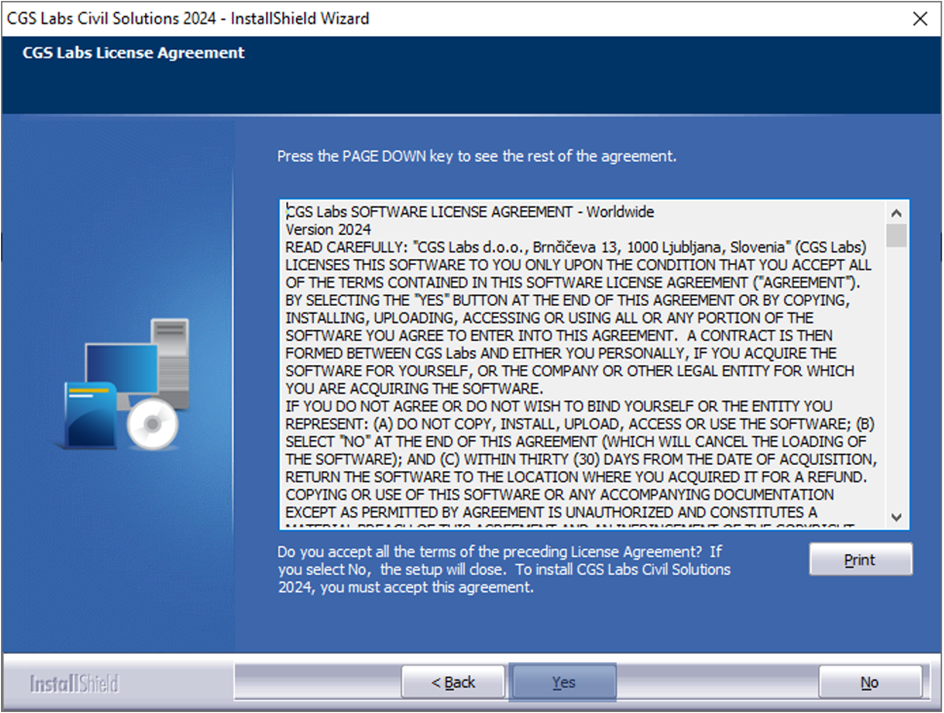

Potvrzení licenčních podmínek

Před samotnou instalací je ještě třeba přijmout naše licenční ujednání.

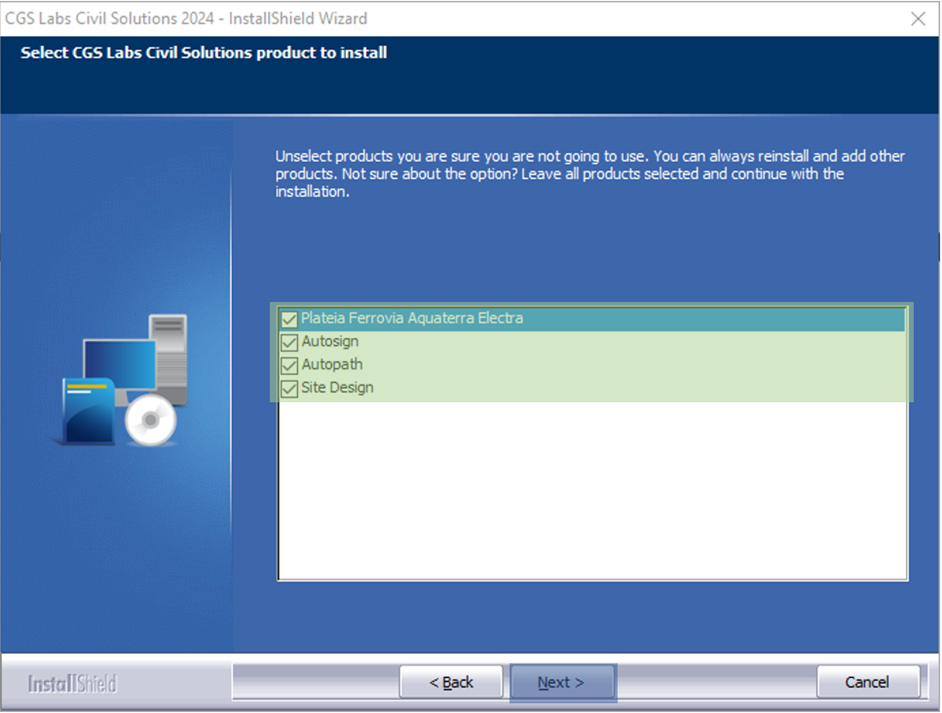

Volba typu instalace

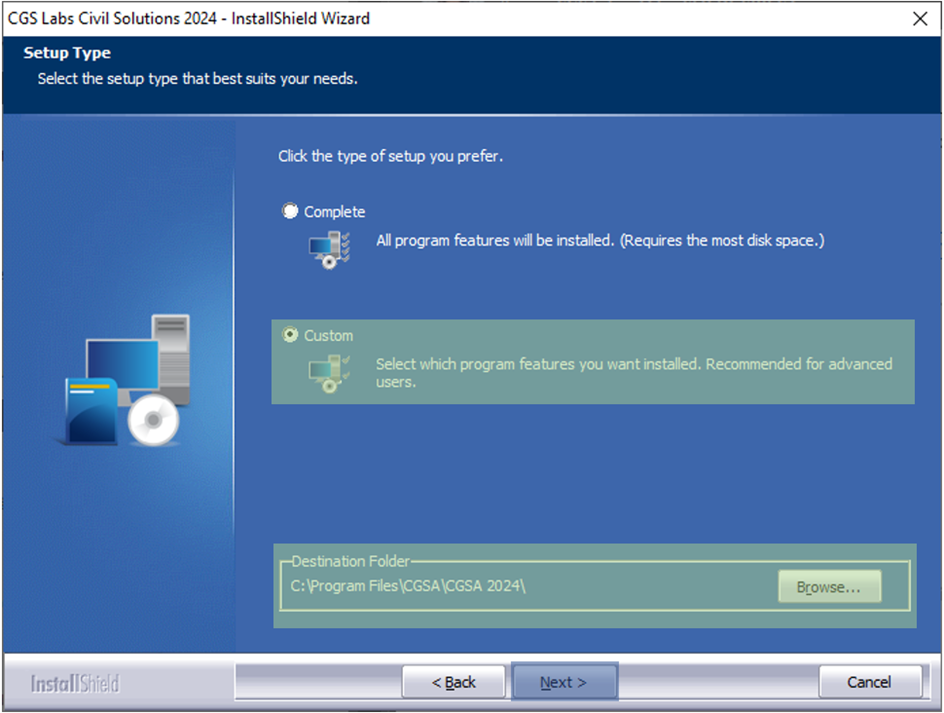

V tomto kroku můžete zvolit typ instalace:

Kompletní
- sestává se z celého portfolia našich produktů,
Uživatelská instalace
- je možné si určit program, které budete instalovat:
  - Plateia, Ferrovia anebo Aquaterra,
  - Autopath,
  - Autosign.
Dále je možné si zvolit uživatelsky cestu, do které bude instalace uložena. Ve výchozím stavu je to cesta:
- C:\Program Files\CGSA\CGSA 2024
- anebo např. složka CGSA 2023 apod. dle Vámi instalované verze.

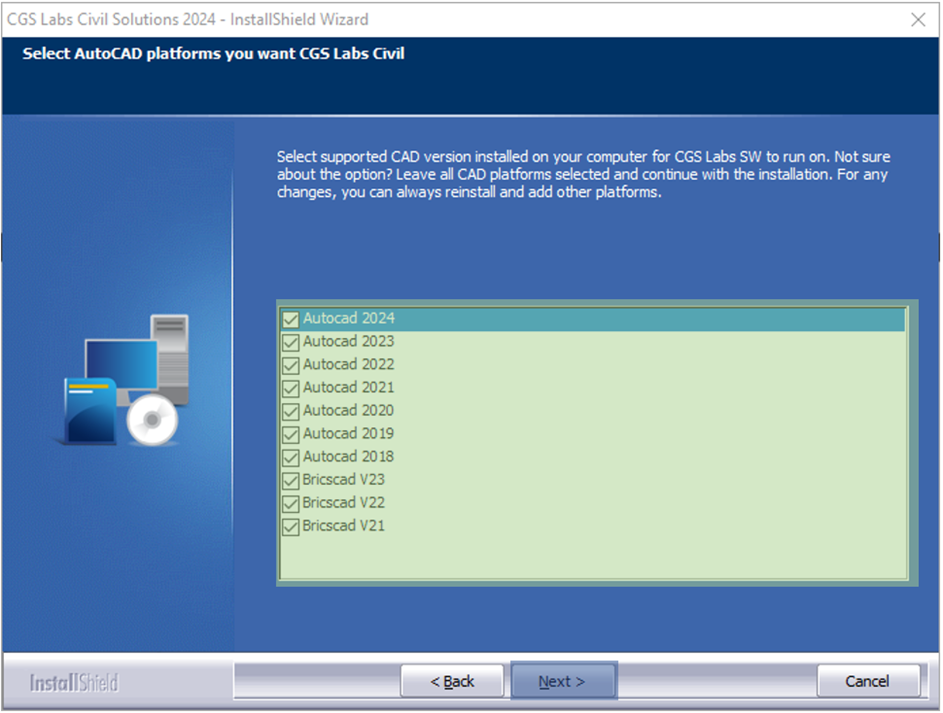

Volba CAD platformy

Naše projekční řešení jsou kompatibilní s CAD platformami

Bricsys
- BricsCAD CAD PRO a vyššími,
Autodesk
- AutoCAD, Map 3D, Civil 3D a dalšími tzv. vertikálami AutoCADu, které jsou postaveny nad jádrem tzv. plného AutoCAD.

Zvolte si tedy platformu a její verzi, nad kterou chcete řešení CGS Labs spouštět, samozřejmě můžete zvolit všechny platformy, které využíváte.

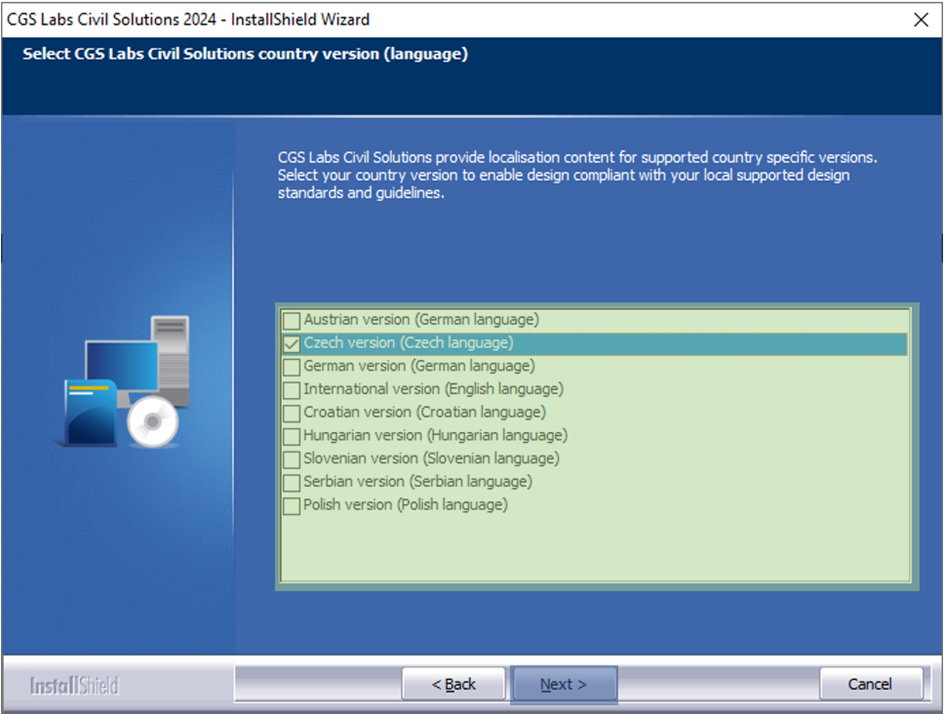

Volba jazyka/ů a lokalizace/í instalace

Volba jazykové mutace je i volbou programové lokalizace, míněno normové lokalizace projekčních řešení. Pokud tedy potřebuje zpracovávat i zahraniční projekty, zvolte tyto jazykové mutace i s ohledem na standardy dané země. Samozřejmě následně můžete volbou jazyku v programu tato nastavení načítat a projekty zpracovávat nezávisle na dané pracovní stanici pro vícero lokalizací – zde jen upozorníme, že projekty zpracovávané v různých lokalizacích není nejsou s ostatními lokalizacemi kompatibilní, tzn., že není možné např. německé projekty rozpracovat v německé lokalizaci a následně je dokončit v české.

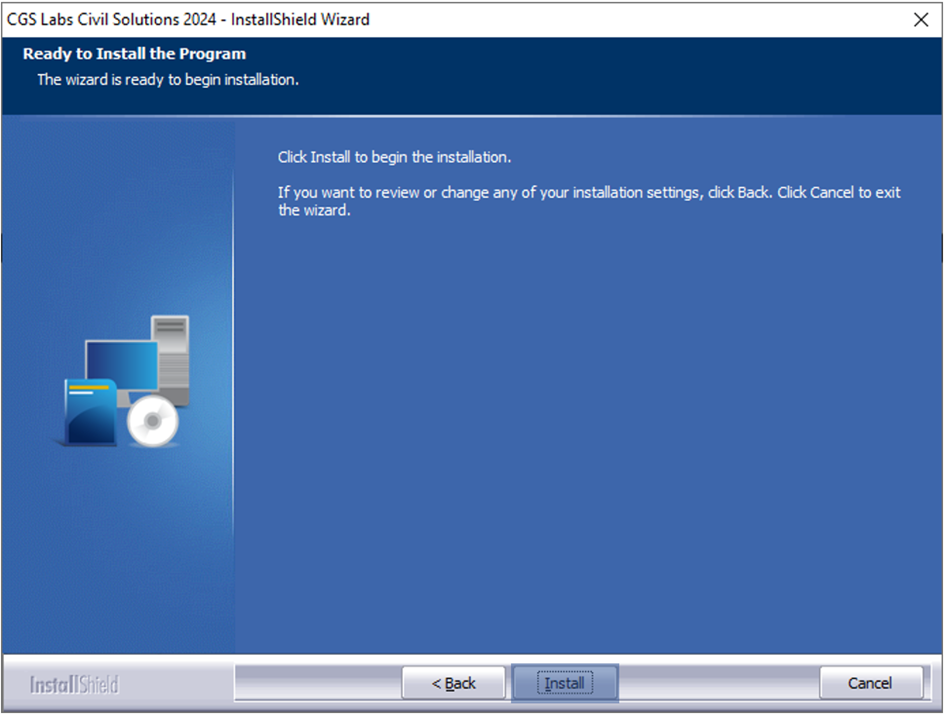

Posledním krokem před zavedením souborů řešení je již jen potvrzení okna „Ready to Install“.

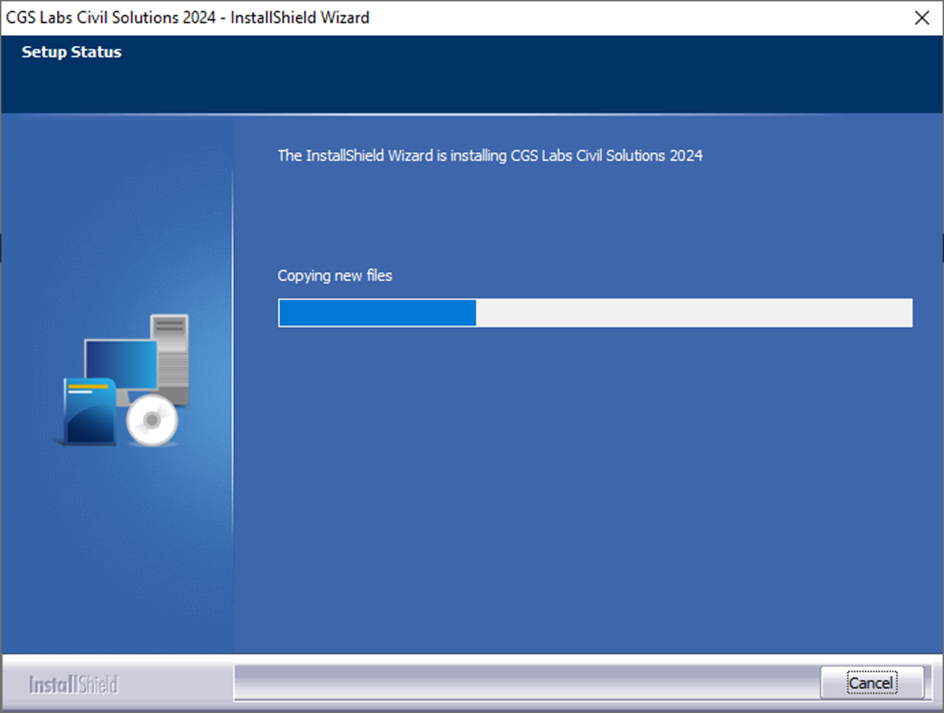

O zavádění souborů jste informování v následujícím okně.

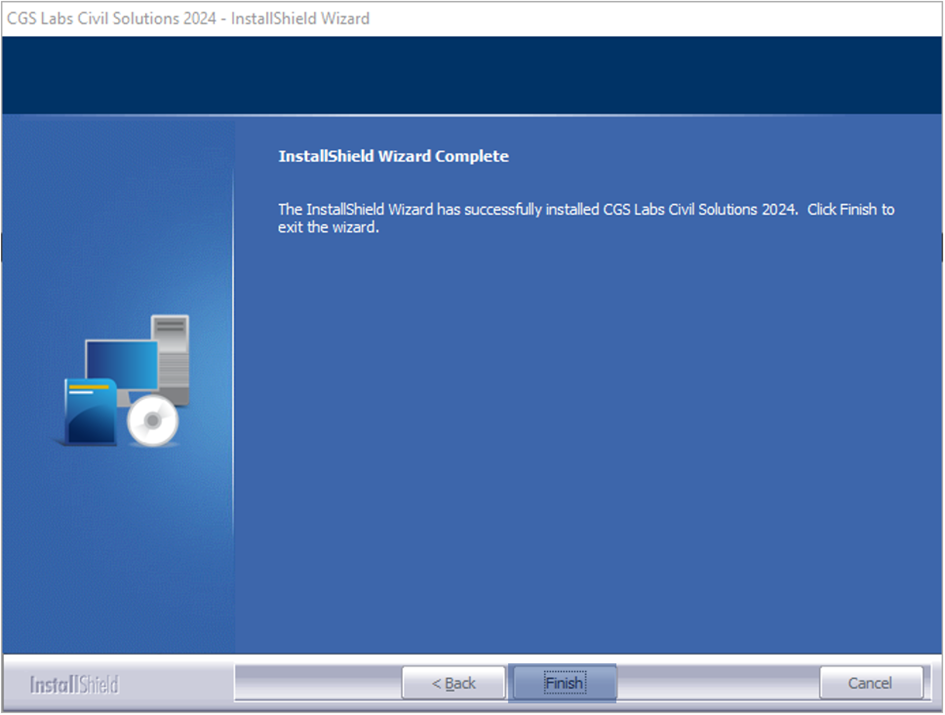

A po úspěšné instalaci Vašeho nového projekčního řešení anebo o úspěšném povýšení Vaší předchozí verze Vás informuje příslušené okno.

Zavedení CAD profilu CGS Labs pro Vaši CAD platformu

Portfolio CGS Labs je kompatibilní s CAD řešeními Autodesk (o AutoCAD, Map 3D, Civil 3D a dalšími tzv. vertikálami AutoCADu) a řešení Bricsys BricsCAD PRO a vyšší. Uživatel tak má volnost výběru CAD platformy. Pro využívání řešení nad daným CAD je třeba zavést tzv. profily, aby došlo ke spouštění projekčních nástrojů CGS Labs – díky nástroji „Profile Creator“ je proces velmi jednoduchý.

Zavedení profilu CGS Labs

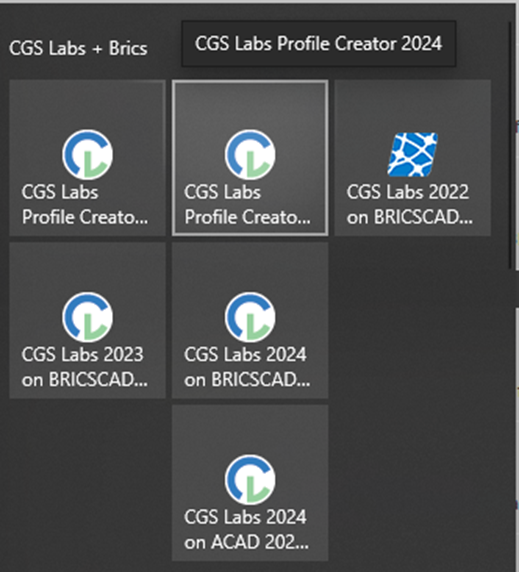

Zavedení profilu nástrojů a ucelených řešení CGS Labs provedete spuštěním nástroje „CGS Labs Profile Creator“, který naleznete ve Vašem panelu Start operačního systému Windows anebo např. zadáním „Profile Creator“ do vyhledávání panelu Start, jehož spouštěcí ikona má od verze 2023 nové logo naší společnosti:

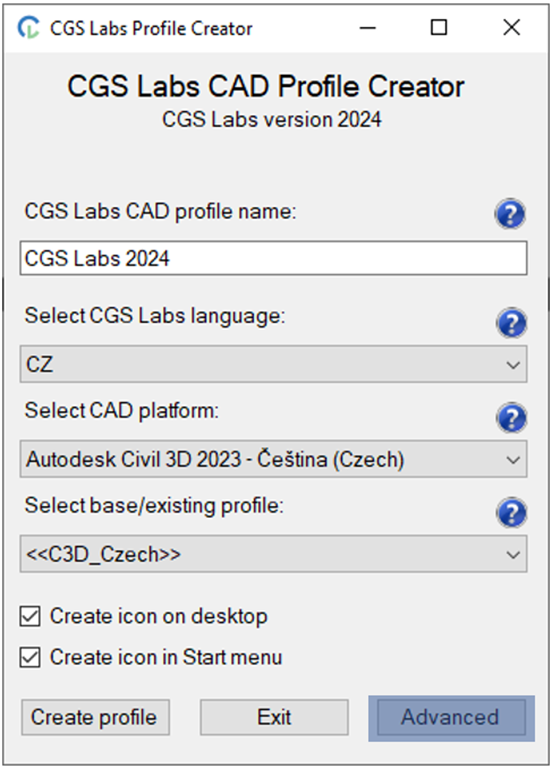

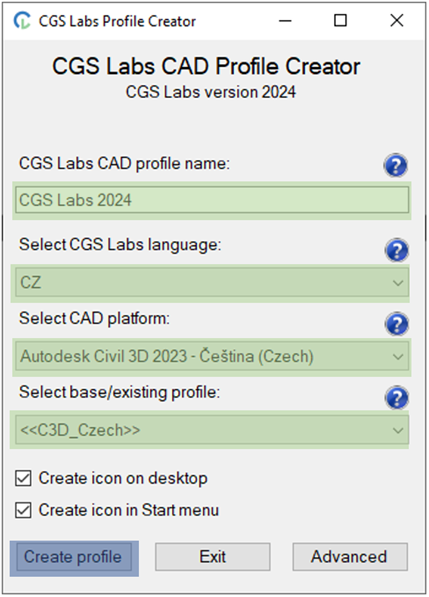

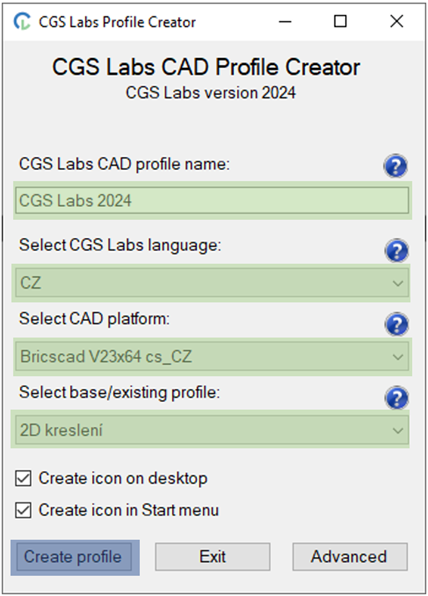

po volbě spuštění se Vám zobrazí okno zmíněného Správce profilů, ve kterém si zvolíte:

název profilu, který bude v CAD využit,
lokalizaci (jazyk / standardizace),
CAD platformu,
a výchozí CAD profil platformy, který se má využít jako základ profilu, do kterého se zavádí CGS Labs řešení,
dále možnosti:
- vytvoření zástupce spuštění na Ploše Windows,
- a zástupce v panelu Start Windows.

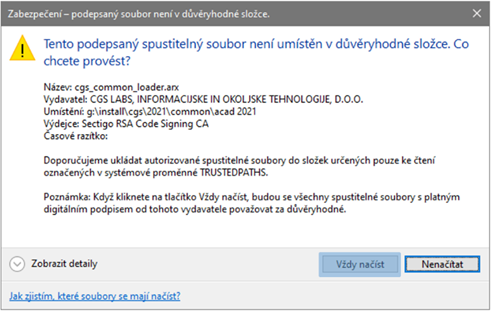

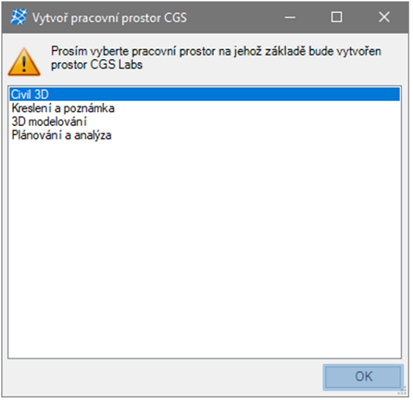

Po spuštění Vás mohou jednotlivé CAD platformy upozornit na potřebu povolení spouštění anebo zavedení profilů, které se mohou pro jednotlivé verze lišit – tyto tedy vždy povolte, případně potvrďte jejich zavedení:

Editace profilu CGS Labs

Pokud je třeba editovat již zavedené CAD profily CGS Labs, případně je zavést do nově kompatibilní nainstalované CAD platformy, pak opět spusťte Správce profilů CGS Labs „Profile Creator“ a zvolte možnost Rozšířené „Advanced“:

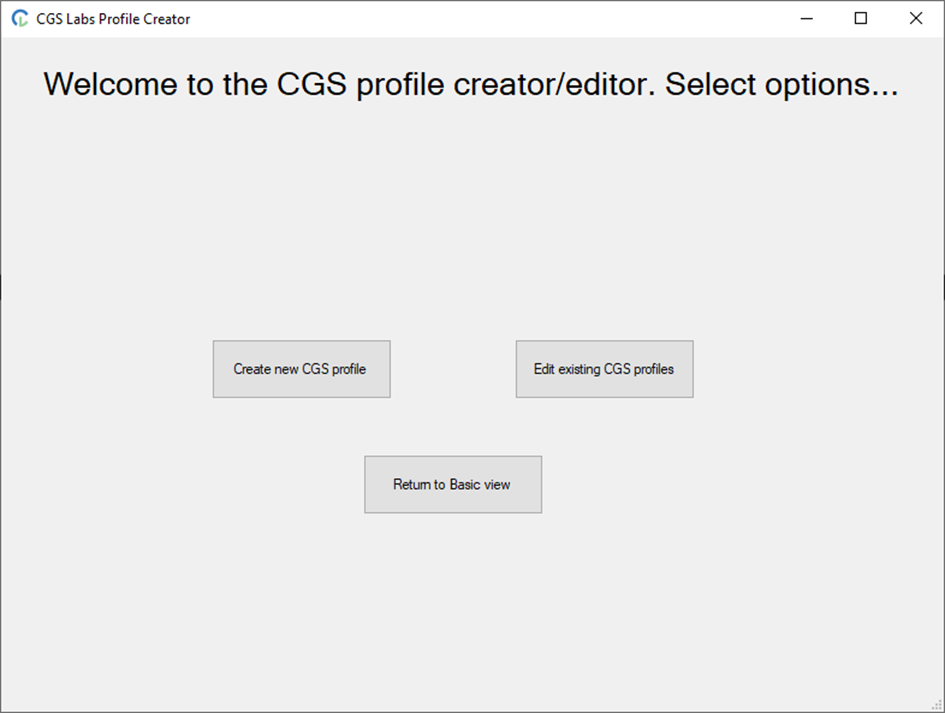

Které Vám následně zpřístupní okno pro specifikaci:

Vytvoření profilu „Create new CGS Labs profile“,
Editaci profilu „Edit existing CGS Labs profile“,
anebo návrat do původního základního zobrazení Správce profilu „Return to Basic view“.

Tvorba a odstranění profilu CGS Labs

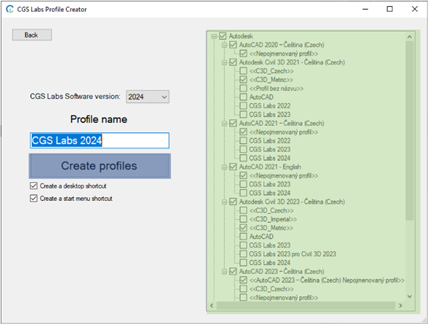

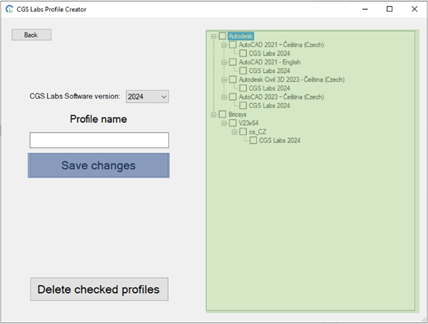

Editace profilu umožňuje v rozšířeném zobrazení volbu tvorby anebo odstranění profilu/ů jejich zaškrtnutím a následným potvrzením „Create profiles“ pro tvorbu anebo „Delete checked profiles“ pro jejich odstranění:
